Η θέση σε λειτουργία ολοκληρώθηκε στο Shandong Hongzhitai New Energy Technology, Xintai

1. Ολοκληρώθηκε η θέση σε λειτουργία

Η εγκατάσταση διακοπτών στη Shandong Hongzhitai New Energy Technology Co., Ltd. στο Xintai, Shandong, ολοκληρώθηκε η θέση σε λειτουργία.

Η θέση σε λειτουργία είναι το στάδιο όπου ο εξοπλισμός παύει να είναι εγκατάσταση και αρχίζει να λειτουργεί σύστημα. Κάθε κύκλωμα εντοπίζεται στο σχέδιό του, κάθε διάταξη προστασίας έχει ρυθμιστεί και αποδειχθεί, και κάθε μανδάλωση, σήμα και ένδειξη επιβεβαιώνεται για να πει την αλήθεια για τον εξοπλισμό πίσω από αυτό.

Μόνο όταν γίνουν όλα αυτά, το δωμάτιο σε αυτές τις φωτογραφίες γίνεται υποσταθμός και όχι μια σειρά από ντουλάπια.

Σχήμα 01  Το δωμάτιο του εξοπλισμού μεταγωγής μέσης τάσης στην τοποθεσία Xintai, με τα πάνελ KYN28A-12 σε δύο σειρές αντικριστά στο διάδρομο λειτουργίας.

2. Τι εγκαταστάθηκε: KYN28A-12 Διακόπτης με μεταλλική επένδυση

Ο κύριος εξοπλισμός είναι ο αποσπώμενος διακόπτης KYN28A-12 με μεταλλική επένδυση: εσωτερικός, τριφασικός, 50 Hz, κατασκευασμένος για τμηματοποιημένα συστήματα μονής ράβδου και μονής ράβδου από 3,6 kV έως 12 kV.

Η λειτουργία του είναι να λαμβάνει και να διανέμει ηλεκτρική ενέργεια και να ελέγχει, να προστατεύει και να παρακολουθεί τα κυκλώματα που είναι συνδεδεμένα με αυτό — γεγονός που το καθιστά το σημείο όπου η εισερχόμενη παροχή, οι εξερχόμενοι τροφοδότες, η μέτρηση και η προστασία συναντώνται σε ένα δωμάτιο.

Η διάταξη είναι ευανάγνωστη στις προσόψεις του πάνελ. Η κεφαλή της διαδρομής φέρει τον πίνακα απομόνωσης εισερχόμενου για το πρώτο τμήμα της ράβδου και τον πίνακα εισερχόμενων για το δεύτερο, ακολουθούμενο από πίνακες διακοπτών κυκλώματος με ονομασίες 630 A σημειωμένες στο μπροστινό μέρος.

Κάθε πίνακας προσδιορίζεται με αριθμό — G01, G02 και μετά — μαζί με ταυτοποίηση με κωδικοποίηση QR, διαγράμματα μονής γραμμής και προειδοποιήσεις ασφαλείας.

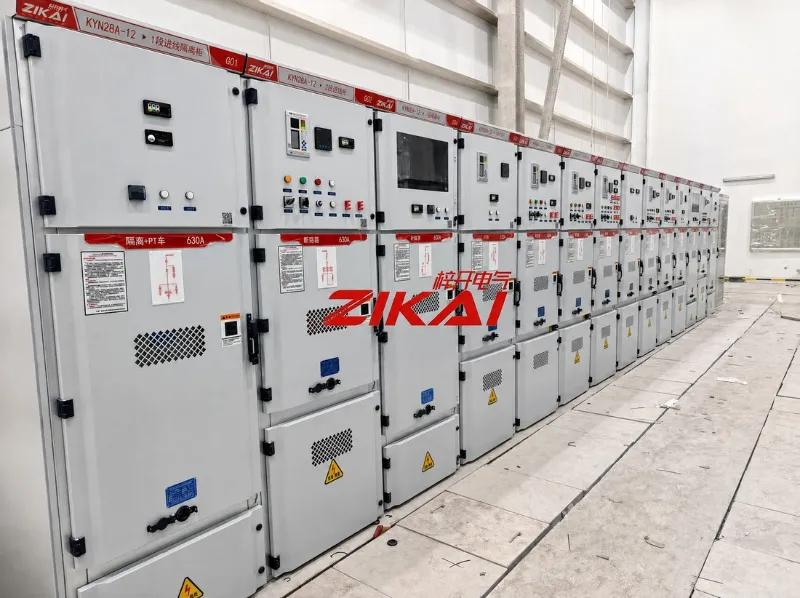

Εικόνα 02  Πίνακες KYN28A-12. Αρίθμηση πίνακα, ονόματα κυκλωμάτων, βαθμολογίες 630 A, διαγράμματα μονής γραμμής και κωδικοποιημένη αναγνώριση QR στα μπροστινά μέρη.

3. Η οθόνη μπαταρίας DC

Δίπλα στον πίνακα διανομής βρίσκεται η οθόνη της μπαταρίας DC. Είναι η πηγή αναμονής που διατηρεί ζωντανή την προστασία, τον έλεγχο και την ένδειξη όταν δεν υπάρχει η κύρια παροχή — ακριβώς τη στιγμή που αυτά τα κυκλώματα έχουν μεγαλύτερη σημασία.

Η οθόνη συνδυάζει το τμήμα φόρτισης και διανομής με την ίδια την τράπεζα μπαταριών, έτσι ώστε ολόκληρο το σύστημα DC να μπορεί να επιθεωρηθεί σε ένα μέρος. Στις φωτογραφίες, η χορδή της μπαταρίας και ο μπροστινός πίνακας με όργανα βρίσκονται στο ίδιο περίβλημα.

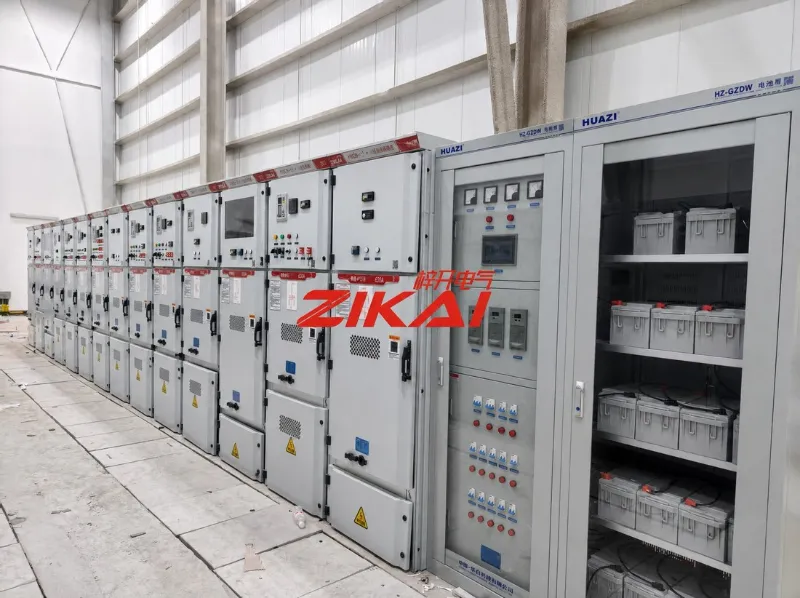

Εικόνα 03  Η οθόνη της μπαταρίας DC, με τον μπροστινό πίνακα με όργανα και την τράπεζα μπαταριών που βρίσκονται στο ίδιο περίβλημα.

4. Τι σημαίνει «Ολοκληρώθηκε η θέση σε λειτουργία».

Η υπογραφή ανάθεσης είναι μια λίστα με πράγματα που έγιναν. Το δικό μας διαβάζει ως εξής:

• Κάθε κύκλωμα ιχνηλατήθηκε και επιβεβαιώθηκε με βάση τα σχέδια, πάνελ προς πίνακα

• Οι ρυθμίσεις προστασίας εφαρμόστηκαν όπως έχουν σχεδιαστεί και έχουν αποδειχθεί ότι λειτουργούν

• Τα αποσπώμενα φορτηγά ελέγχθηκαν για ευθυγράμμιση και εναλλαξιμότητα κατά τη διάρκεια της διαδρομής

• Επαληθεύτηκαν οι μανδαλώσεις και τα παντζούρια ασφαλείας, έτσι ώστε κανένας πίνακας να μην μπορεί να λειτουργήσει εκτός σειράς

• Ένδειξη, μέτρηση και σήματα συναγερμού επιβεβαιώθηκαν έναντι των συνθηκών που επικρατούν στο χώρο

• Οι δοκιμές μόνωσης και διηλεκτρισμού πέρασαν πριν από την ενεργοποίηση

• Συμφωνία για την επισήμανση, τα διαγράμματα και τον φυσικό ιστότοπο

Τίποτα από αυτά δεν φαίνεται σε φωτογραφία. Όλα αποφασίζουν εάν το δωμάτιο συμπεριφέρεται όπως λέει το σχέδιο.

5. Εγγραφή τοποθεσίας

Δύο όψεις της ίδιας διαδρομής: όλο το μήκος της γραμμής του εξοπλισμού διανομής και ο διάδρομος λειτουργίας μεταξύ των σειρών. Οι σημάνσεις δαπέδου, η απόσταση πρόσβασης και η θέση κάθε πίνακα έναντι του αριθμού του αποτελούν μέρος αυτού που ελέγχεται σε αυτό το στάδιο.

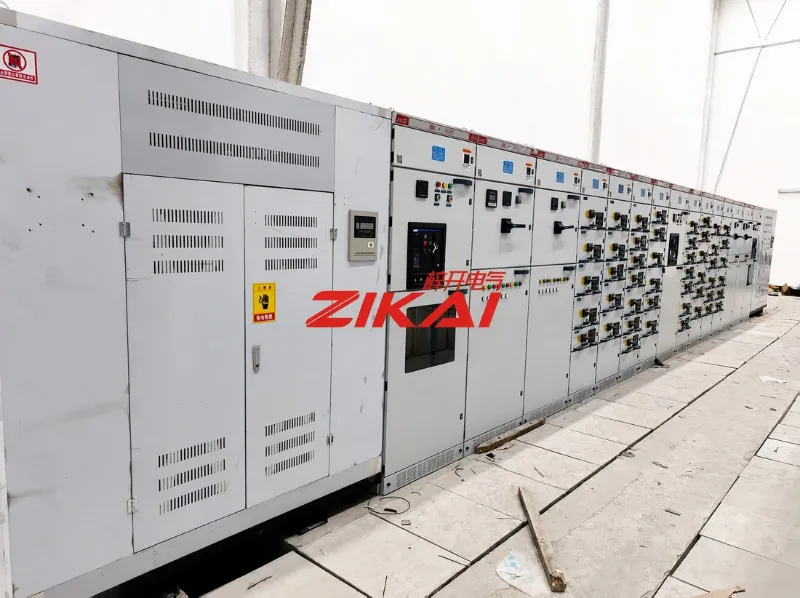

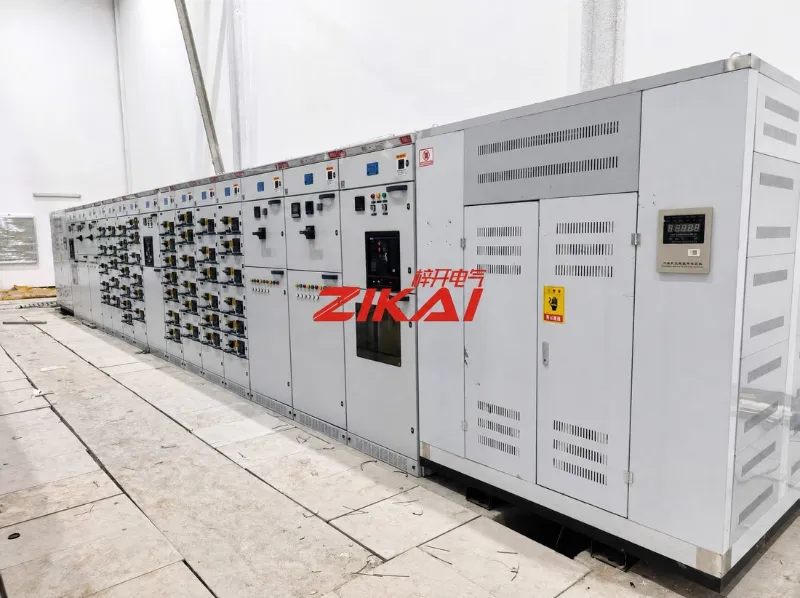

Εικόνα 04  Η γραμμή του εξοπλισμού διακοπτών φαίνεται σε όλο το μήκος της, με τις προσόψεις του πίνακα, τις συσκευές προστασίας και τους πίνακες οργάνων σε σειρά.

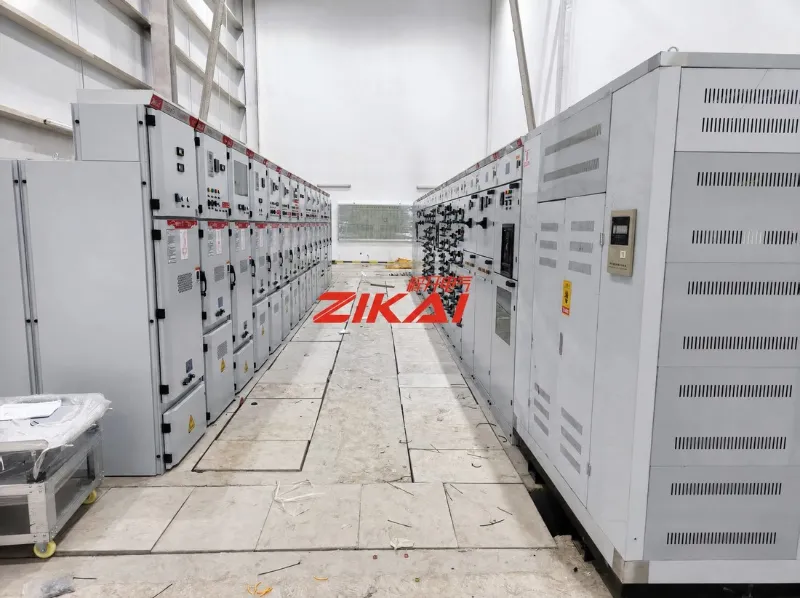

Εικόνα 05  Ο διάδρομος λειτουργίας. Οι προσόψεις των πάνελ, οι βαθμολογίες και οι προειδοποιήσεις ασφαλείας, με την απόσταση πρόσβασης να διατηρείται καθαρή κατά τη διάρκεια της διαδρομής.

6. Σχετικά με το Zikai Electric

Η Shanghai Zikai Electric Co., Ltd. (ZIKAI) κατασκευάζει, μετασκευάζει και εξυπηρετεί πλήρη πακέτα εξοπλισμού ισχύος: διακόπτες μέσης τάσης, συγκροτήματα διανομής χαμηλής τάσης, υποσταθμούς τύπου κουτιού, διακόπτες κενού σε πόλο και εξωτερικούς χώρους, συσκευές αντιστάθμισης πυκνωτών και σχετικό εξοπλισμό διανομής.

Τα έργα παραδίδονται από προμήθεια εξοπλισμού μέσω εγκατάστασης και θέσης σε λειτουργία.

Σημείωση του συντάκτη — χρησιμοποιήθηκαν μόνο τα στοιχεία που παρέχονται: το όνομα πελάτη, η τοποθεσία και η ολοκλήρωση της ανάθεσης. Η περιγραφή KYN28A-12 και η βαθμολογία 630 A προέρχονται από τεκμηρίωση του κλάδου και από σημάνσεις ευανάγνωστες στους πίνακες. Δεν έχει δηλωθεί πλήθος πάνελ, αξία έργου ή χρονοδιάγραμμα. Οι λεζάντες περιγράφουν μόνο ό,τι είναι ορατό σε κάθε φωτογραφία.
