Εννέα Υποσταθμοί. Μια πλήρης αλλαγή.

Η Zikai Electric ολοκληρώνει την αντικατάσταση πυκνωτή σε εννέα υποσταθμούς αμερικανικού τύπου στο Kashgar, Xinjiang

Στις ανεμοδαρμένες περιοχές του Kashgar, μόλις αντικαταστάθηκαν οι μονάδες αντιστάθμισης πυκνωτών σε εννέα υποσταθμούς αμερικανικού τύπου — βγήκαν παλιοί πυκνωτές, μπήκαν νέες τράπεζες, έγιναν έλεγχοι φάσης και δοκιμές μεταγωγής. Στα χαρτιά μοιάζει με απλή δουλειά. Αυτό που πραγματικά αποφασίζει πώς θα συμπεριφέρονται αυτές οι μονάδες για την επόμενη δεκαετία, ωστόσο, είναι όλα όσα δεν μπορείτε να δείτε σε μια φωτογραφία.

1. Έργο με μια ματιά

2. Γιατί μια αλλαγή πυκνωτή αξίζει προσοχή

Σε ένα σύστημα διανομής χαμηλής τάσης, η συστοιχία πυκνωτών είναι το αθόρυβο εξάρτημα που κανείς δεν παρατηρεί — μέχρι να αποτύχει και στη συνέχεια να επηρεαστεί ένα ολόκληρο τμήμα. Η δουλειά του είναι η αντιστάθμιση άεργου ισχύος. Αποκτήστε το σωστά και ο συντελεστής ισχύος παραμένει σταθερός, το ρεύμα γραμμής πέφτει και η αποτελεσματική χωρητικότητα του μετασχηματιστή ελευθερώνεται. Λάθος και οι απώλειες ανεβαίνουν, η τάση παρουσιάζει διακυμάνσεις και τα πρόστιμα του συντελεστή ισχύος αρχίζουν να διαφαίνονται.

Αυτός είναι ο λόγος για τον οποίο η αντικατάσταση πυκνωτή δεν είναι ποτέ μια απλή εναλλαγή ομοίου-για-όπως. Οι πυκνωτές σε λειτουργία για χρόνια χάνουν χωρητικότητα, διογκώνονται και υποβαθμίζονται εσωτερικά. Εάν οι νέες μονάδες πέσουν ξανά στις ίδιες θέσεις χωρίς να αντιμετωπιστεί ο συντονισμός μεταγωγής, η αντιστοίχιση αντιδραστήρων σειράς και η καλωδίωση και η επισήμανση του ντουλαπιού, η επόμενη αποτυχία είναι μόνο θέμα χρόνου.

Η αλλαγή πυκνωτή είναι μια ευκαιρία επαναφοράς του συστήματος — επαναφορά της ικανότητας αντιστάθμισης, εναλλαγής της αξιοπιστίας και της δυνατότητας συντήρησης στη σχεδιασμένη τους κατάσταση με ένα πέρασμα.

3. On Site: Κάθε μονάδα άνοιξε και ελέγχεται

Εννέα μονάδες απλωμένες σε έναν εξωτερικό χώρο σημαίνουν διάσπαρτες προσόψεις εργασίας και ένα σφιχτό παράθυρο. Αυτό είναι το αρχείο πεδίου από την εργασία.

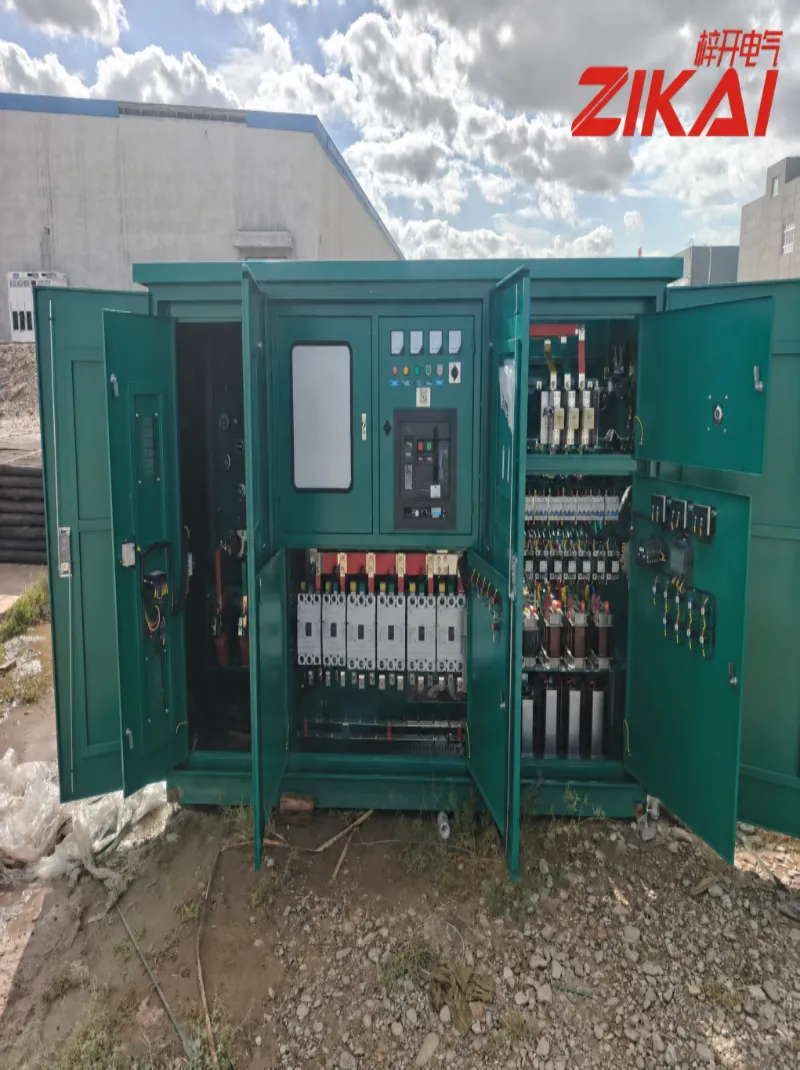

Εικόνα 01  Μέσα στον πίνακα αντιστάθμισης πυκνωτή. Από πάνω προς τα κάτω: μικροσκοπικοί διακόπτες κυκλώματος για προστασία διακλάδωσης, επαφές μεταγωγής, αντιδραστήρες σειράς και συστοιχία παράλληλων πυκνωτών χαμηλής τάσης στη βάση. Οι ζυγοί και οι εξερχόμενοι αγωγοί έχουν κωδικοποίηση φάσης κίτρινο, πράσινο και κόκκινο, με καλωδιακά χιτώνια σε κάθε κύκλωμα και μπότες μόνωσης στους τερματισμούς — λεπτομέρειες που καθορίζουν άμεσα πόσο γρήγορα μπορεί να εντοπιστεί αργότερα μια επιθεώρηση ή ένα σφάλμα.

Εικόνα 02  Μέσα στο διαμέρισμα χαμηλής τάσης ενός υποσταθμού. Οι διακόπτες κυκλώματος, οι μετρητές και οι ενδεικτικές λυχνίες είναι ομαδοποιημένες, με τα κυκλώματα αντιστάθμισης πυκνωτών στα δεξιά. Ο τρόπος με τον οποίο είναι τοποθετημένα τα εξαρτήματα με τις πόρτες ανοιχτές είναι η πιο ξεκάθαρη εικόνα για το εάν μια μονάδα θα είναι εύκολη στη συντήρηση.

Εικόνα 03  Εξωτερικό του διαμερίσματος χαμηλής τάσης ενός υπαίθριου υποσταθμού. Οι κίτρινες προειδοποιητικές πινακίδες "Δωμάτιο χαμηλής τάσης / Μόνο εξουσιοδοτημένο προσωπικό" είναι άθικτες και ευανάγνωστες — βασική απαίτηση για επιτόπια ασφάλεια και υποχρεωτικό στοιχείο κατά την επιθεώρηση παράδοσης.

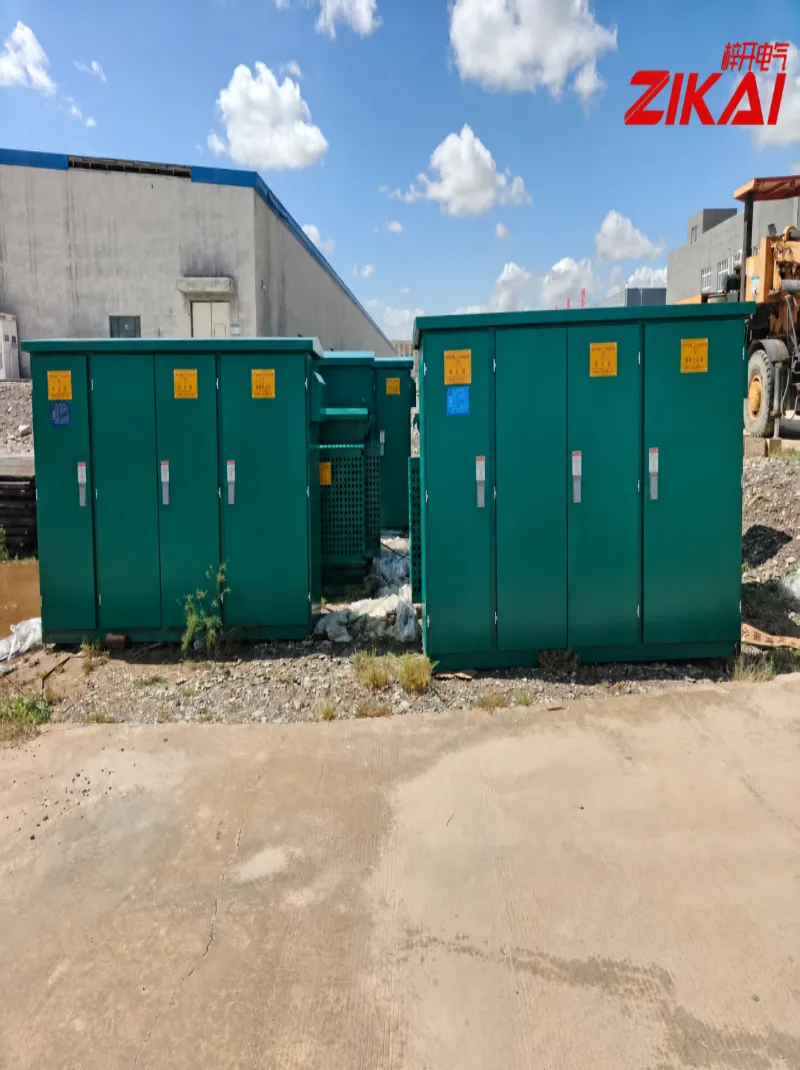

Εικόνα 04  Διαμερίσματα αντιστάθμισης υψηλής τάσης, χαμηλής τάσης και πυκνωτή δίπλα δίπλα. Το διαμέρισμα αντιστάθμισης πυκνωτή είναι αυτό στο οποίο επικεντρώθηκε αυτή η εργασία. Μόλις τα περιβλήματα τοποθετηθούν στην εξωτερική βάση, η στεγανοποίηση, ο αερισμός και η συνέχεια της γείωσης πρέπει επίσης να επιβεβαιωθούν μονάδα προς μονάδα.

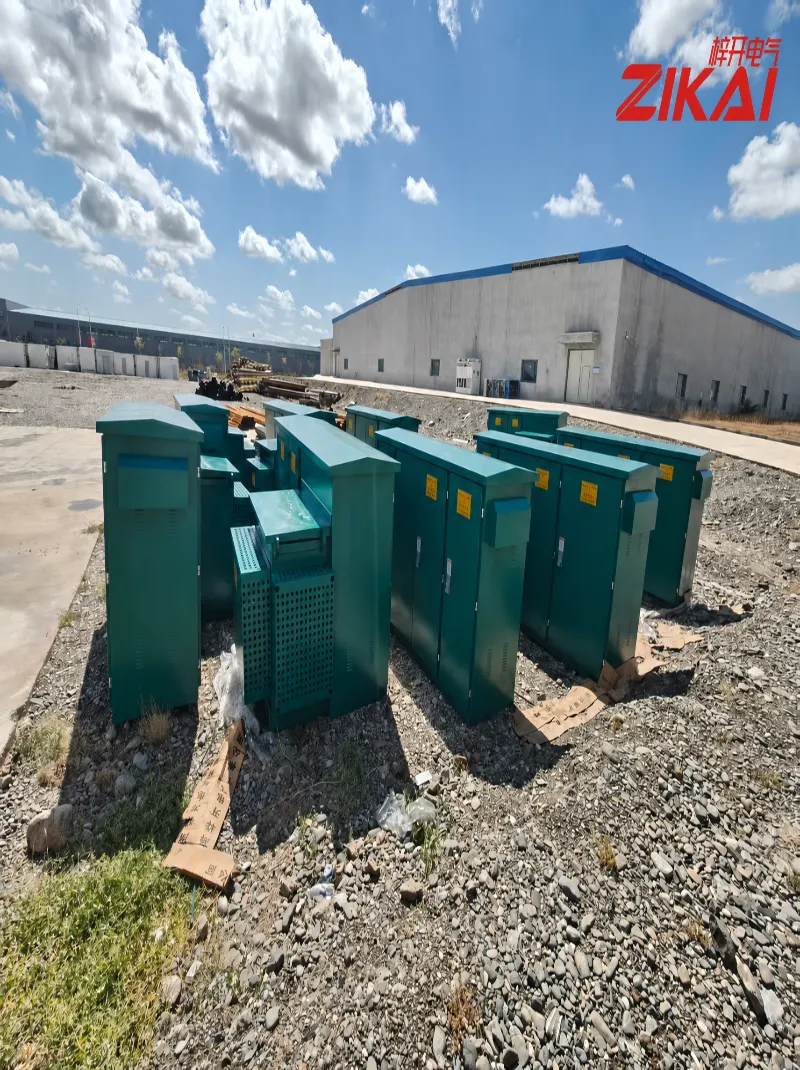

Εικόνα 05  Ο εξοπλισμός παραδόθηκε στο εργοτάξιο και προετοιμάστηκε για εγκατάσταση. Εργασία σε εξωτερικό χώρο σημαίνει ανταγωνισμός με τις καιρικές συνθήκες, την ανεμοφυσημένη άμμο και τις συνθήκες του εργοταξίου — το πόσο αυστηρά προγραμματίζεται η σειρά εργασίας συχνά καθορίζει τον ρυθμό παράδοσης.

4. Τρεις λεπτομέρειες στις οποίες δεν κάνουμε συμβιβασμούς

1. Ένας πυκνωτής δεν είναι "in" μέχρι να ελεγχθεί το κύκλωμα μεταγωγής

Τα κυκλώματα πυκνωτών συνήθως λειτουργούν παράλληλα με αντιδραστήρες σειράς, οι οποίοι μειώνουν την αρμονική ενίσχυση και περιορίζουν το ρεύμα εισόδου κατά τη μεταγωγή. Εάν η κατάσταση του αντιδραστήρα και του επαφέα αγνοηθεί κατά τη διάρκεια μιας αντικατάστασης, μια ολοκαίνουργια συστοιχία πυκνωτών μπορεί να εκτεθεί σε εισβολή πολύ πέρα ​​από αυτό για το οποίο σχεδιάστηκε.

2. Η κατασκευή του ντουλαπιού καθορίζει το κόστος συντήρησης σε δέκα χρόνια από τώρα

Χρωματική κωδικοποίηση φάσης, χιτώνια αριθμού καλωδίων, μπότες μόνωσης ακροδεκτών, δέσμη καλωδίων, στερέωση ράβδου και ροπή στρέψης — αυτά είναι τα μέρη που δεν φαίνονται αξιοσημείωτα σε μια φωτογραφία αποδοχής και από τα οποία θα εξαρτηθεί ένας τεχνικός μια δεκαετία αργότερα. Εάν γίνει σωστά, μια βλάβη μπορεί να εντοπιστεί σε δέκα λεπτά. Αν γίνει απρόσεκτα, μπορεί να διαρκέσει μια ολόκληρη μέρα.

3. Εννέα μονάδες, ένα πρότυπο

Εάν η διάταξη εξαρτημάτων, ο ορισμός φάσης και η επισήμανση διαφέρουν από μονάδα σε μονάδα στην ίδια τοποθεσία, η συντήρηση γίνεται εικασία. Εφαρμόσαμε ένα ενιαίο πρότυπο εργασίας και σύμβαση σήμανσης και στις εννέα μονάδες και κρατήσαμε φωτογραφικά αρχεία επιτόπου, έτσι ώστε ο εξοπλισμός να είναι ανιχνεύσιμος από την ημέρα παράδοσης.

5. Τι Παίρνει ο Πελάτης

• Αποκαταστάθηκε η αντιστάθμιση — η άεργη αντιστάθμιση επανέρχεται σε κανονικά επίπεδα, βελτιώνοντας τον συντελεστή ισχύος και την ποιότητα της τάσης, βοηθώντας στη μείωση των απωλειών γραμμής και στη μείωση του φορτίου στους μετασχηματιστές.

• Πιο αξιόπιστη μεταγωγή — αποκαθίσταται η σχέση μεταξύ πυκνωτών, αντιδραστήρων και επαφών, μειώνοντας τον κίνδυνο δευτερογενούς βλάβης από μη φυσιολογική μεταγωγή.

• Ευκολότερη συντήρηση — ένας σταθερός συνδυασμός χρωμάτων φάσης και αριθμού καλωδίων καθιστά ταχύτερη την επιθεώρηση, τον εντοπισμό βλάβης και την αντικατάσταση ανταλλακτικών.

• Μια τεκμηριωμένη διαδικασία — τα βασικά στάδια φωτογραφίζονται και αρχειοθετούνται, έτοιμα να ανασυρθούν για μελλοντική συντήρηση ή επέκταση του συστήματος.

6. Σχετικά με το Zikai Electric

Η Zikai Electric (ZIKAI) κατασκευάζει, μετασκευάζει και εξυπηρετεί πλήρη πακέτα εξοπλισμού ισχύος — από υποσταθμούς και συσκευές αντιστάθμισης πυκνωτών έως σχετικό εξοπλισμό διανομής και διακλάδωσης καλωδίων. Η δουλειά μας είναι συγκεκριμένη: κάνουμε τον εξοπλισμό σταθερό, επισκευάσιμο και χωρίς προβλήματα υπό πραγματικές συνθήκες λειτουργίας.

Το Kashgar είναι μια στάση σε αυτή τη διαδρομή. Από τις υγρές παράκτιες τοποθεσίες μέχρι τις βορειοδυτικές περιοχές που φυσάει από τον άνεμο με τις μεγάλες εναλλαγές θερμοκρασίας, ο εξοπλισμός δεν λειτουργεί ποτέ σε εργαστηριακές συνθήκες — γι' αυτό ακριβώς επιμένουμε να λαμβάνουμε σωστά κάθε τερματισμό και κάθε ετικέτα.
